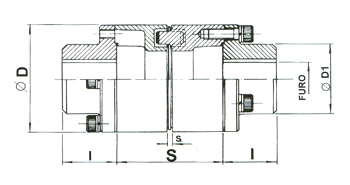

Desenho GH

Modelo

D

D1

Furo

S1

Torque
Nm

L
S=100          S=140          S=180

GH - 67

67

46

22

2

71

150

190

GH - 82

82

53

28

2,5

88

180

220

--

GH - 97

97

68

35

3

190

200

240

--

GH - 112

112

79

42

3

290

220

260

--

GH - 128

128

90

48

3

479

240

280

--

GH - 148

148

107

60

3

745

260

300

340

GH - 168

168

124

65

4,5

1245

280

320

360

GH - 194

194

140

75

4,5

1975

300

340

360

GH - 214

214

157

85

4,5

2980

320

360

380

GH - 240

240

179

95

4,5

2980

340

380

420

GH - 265

265

198

105

4,5

2980

340

380

420

GH - 295

295

214

140

4,5

2980

-

440

480
